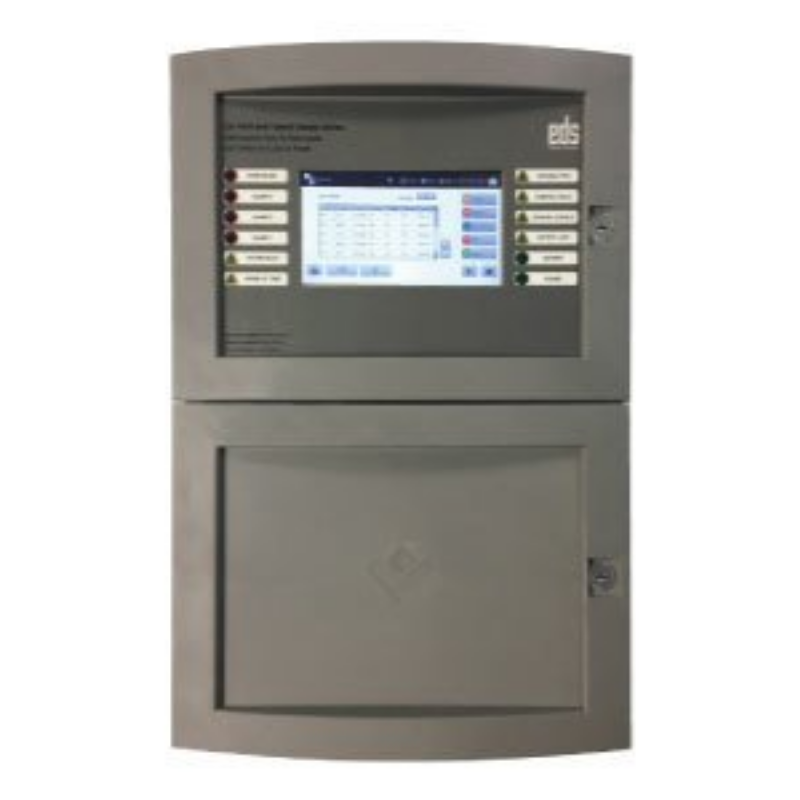

EDS EGP3 Gaz Kontrol Paneli 3 Loop
Otopark ve tünel sensör serisi, zehirli ve yanıcı adresli gaz algılama paneli 1000 cihazı izlemek için tasarlanmıştır. Gaz algılama sistemleri otopark ve tünellerdeki havalandırma sistemlerini kontrol etmekte büyük önem taşır. Gaz algılama paneli 7’’ LCD dokunmatik ekran ile kullanıcı dostu bir tasarıma sahiptir. EN 50545-1 Standardına uygun olarak tasarlanmış panelde 3 alarm seviyesi mevcuttur. Ana kullanım alanı otopark ve tünel olan sistem; araç girişi olan yerler ile 4-20mA programlanabilir giriş ve endüstriyel sensör bağlantısıyla bir çok alanda kullanılır.
Dokunmatik 7 ‘’ LCD Ekran
12 LED Gösterge
Her loop için 250 cihaz bağlantısı
Zaman Ölçümlü Alarm Eşikleri (TWA)
Ayarlanabilir 3 seviyeli alarm çıkışı
4 loop bağlantısı
Dahili 8 kanal 4-20mA ve 8 kanal röle bağlantısı
Ethernet Bağlantısı / USB soketi
RS485 / RS232 haberleşme
Dahili Buzzer ve Hoparlör
Kullanıcı dostu arayüz
CO, NO, NO2, CH4 gaz dedektörü
Harici siren, loop siren bağlantısı
Röle üzerinden havalandırma sistemi bağlantısı
1000 olay geçmişi
40 bölge
Sistem ve cihaz testi fonksiyonu
Teknik Özellikler
Çevre sınıfı: II iç ortam
Elektriksel
Çalışma voltajı: 220V AC
Sistem voltajı: 27.2V DC
Akü voltajı: 24V DC (2x7Ah 12V)
Bölge voltajı: 21 - 27.2V DC
Besleme voltaj aralığı: 185-264V DC
Şarj voltajı: 27.2V DC
Bekleme akımı: 360mA
Alarm akımı: 440mA
Şarj akımı: Maks. 2A
Güç kaynağı akımı: 4.5A
Kısadevre izolatörü: Mevcut
Gerçek zamanlı saat: Mevcut
Programlanabilir röle: Mevcut
Sigorta: Mevcut
Haberleşme bağlantısı: RS485 / RS232
PC bağlantısı: Ethernet
USB girişi: 2 soket
Pil: 2x7Ah 12V
Bağlantı
Algılanan gazlar ve algılama aralığı:
CO (0-300ppm) / NO2 (0-30ppm) / NO (0-100ppm) / CH4 (0-100%LEL)
Bölge sayısı: 40 bölge
| Model |
Loop Sayısı |
Toplam Bağlantı Sayısı |
Dedektör Bağlantı Sayısı |
| EGP1 |
1 loop |
250 |
70 |
| EGP2 |
2 loop |
500 |
140 |
| EGP3 |
3 loop |
750 |
210 |
| EGP4 |
4 loop |
1000 |
280 |
Harici siren bağlantı sayısı:
EGP1: 10 / EGP2: 20 / EGP3: 30 / EGP4: 40
Loop siren bağlantı sayısı:
EGP1: 10 / EGP2: 20 / EGP3: 30 / EGP4: 40
4-20mA giriş modülü sayısı:
EGP1: 10 / EGP2: 20 / EGP3: 30 / EGP4: 40
Röle çıkış modülü sayısı:
EGP1: 10 / EGP2: 20 / EGP3: 30 / EGP4: 40
Röle çıkışı: Dahili 8 kanal röle bağlantısı Röle Programı (1)(2)(3)(4)(5)(6)(7)(8)
4-20mA girişi: Dahili 8 kanal giriş bağlantısı Giriş Programı (1)(2)(3)(4)(5)(6)(7)(8)
Gösterge
LCD: 7’’ LCD dokunmatik ekran
LED gösterge:
Kırmızı: Üst ölçüm seviyesi, Alarm 3, Alarm 2, Alarm 1
Sarı: Sistem Hatası, Isınma Süresi, Genel Test, Genel Hata, Genel Devre Dışı, Batarya Düşük
Yeşil: Batarya, Güç
Sesli uyarı: Dahili Buzzer / Hoparlör
Genel
Gövde: ABS Plastik
Gövde tipi: Standart
Renk: Gri
Koruma sınıfı: IP65
Güç tüketimi: 12W (@0V)
Maksimum güç tüketimi: 120W (@27.2V)
Çalışma sıcaklığı: -10° +40°C
Çalışma nem aralığı: 15 - 90% RH
Çalışma basınç aralığı: 800 - 1200 mbar
Depolama sıcaklığı: 0° - +20°C
Depolama nem aralığı: 15 - 90% RH
Boyutlar (HxWxD): 540x360x123 mm
Ağırlık: 5.4 kg (akü hariç)
EGP1: Adresli Gaz Kontrol Paneli 1 Looplu
EGP2: Adresli Gaz Kontrol Paneli 2 Looplu
EGP3: Adresli Gaz Kontrol Paneli 3 Looplu
EGP4: Adresli Gaz Kontrol Paneli 4 Looplu
EGC (CO): Karbonmonoksit dedektör ölçüm aralığı 0-300ppm
EGN2 (NO2): Nitrojendioksit dedektör ölçüm aralığı 0-30ppm
EGCN2 (CO+NO2): Karbonmonoksit ve Nitrojendioksit dedektör 0-300ppm / 0-30ppm
EGN (NO): Nitrojenoksit dedektör ölçüm aralığı 0-100ppm
EGL: LPG Dedektörü ölçüm aralığı 0-100 %LEL
EGM: Metan Dedektörü ölçüm aralığı 0-100 %LEL
** Adresleme Bedeli Ücrete Tabidir **
