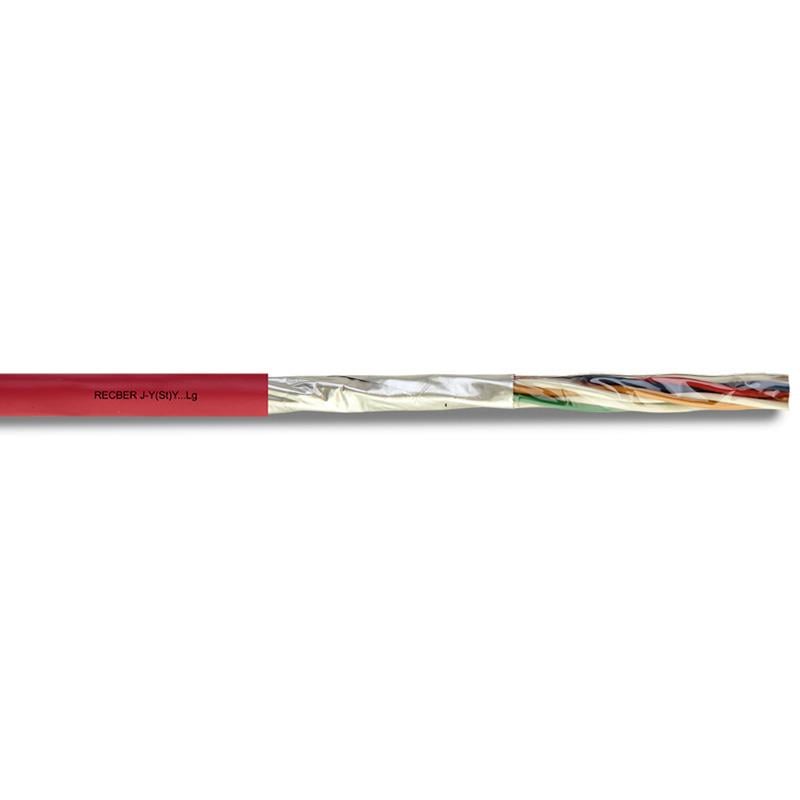

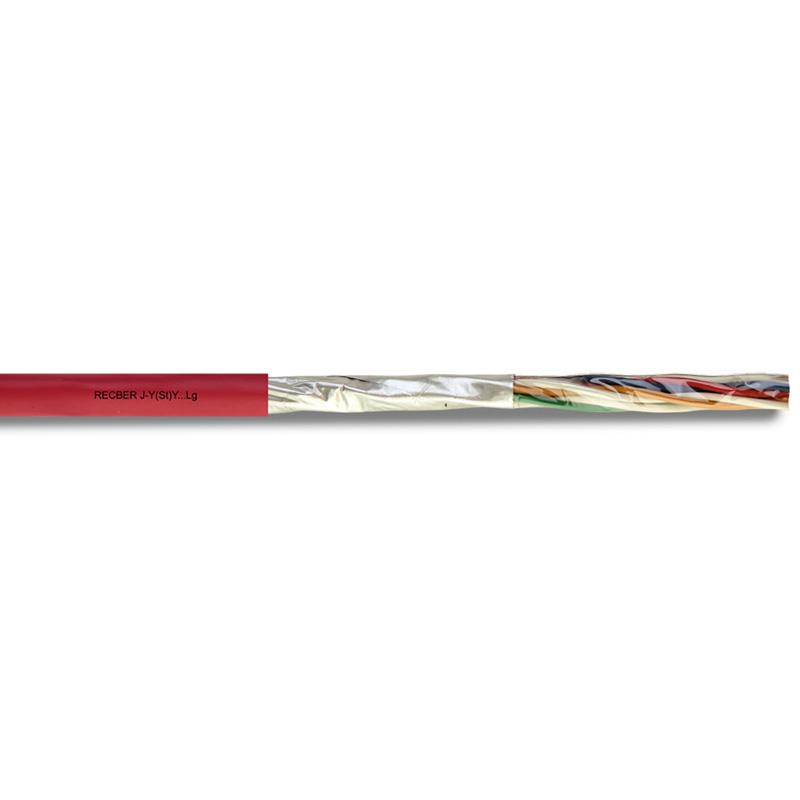

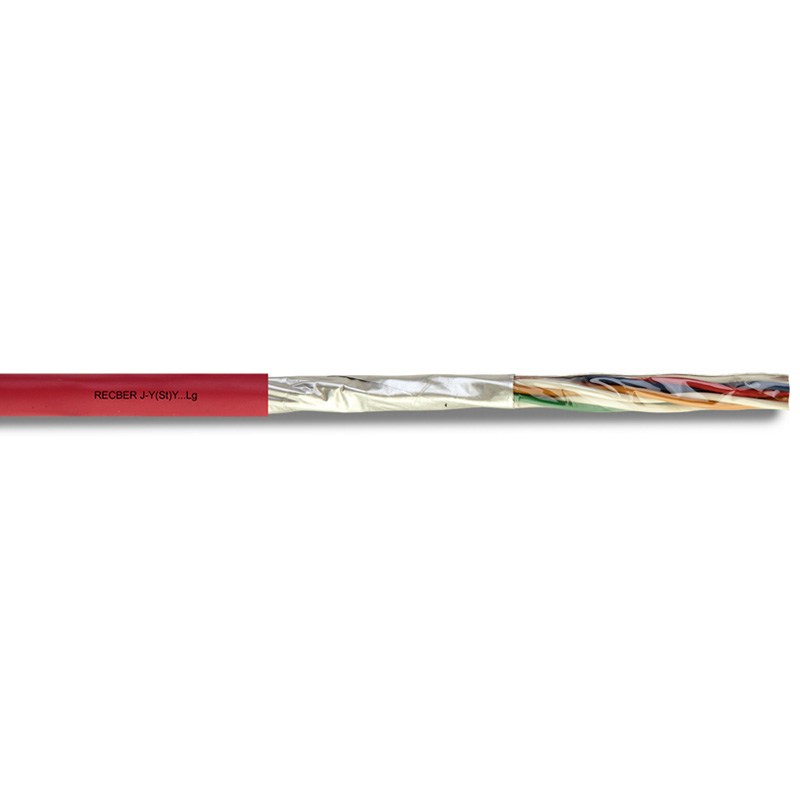

Reçber 1*2*0,80mm + 0,40mm Jy(St)Y Yangın Alarm Kablosu 109069 (100 metre)
Kullanım Alanları
PVC izole ve kılıflı kablo, dahili ortam sabit tesisatlarda, kuru veya nemli yerlerde, sinyal ve data iletiminde kullanılır. Statik ekrana sahip olan kablo, ortamdan gelecek elektromanyetik girişimlere karşı korumalıdır. Yangın alarm sisteminde, kontrol paneli ile detektörler, butonlar ve saha kontrol modülleri arasında kullanılır.
Kablo Yapısı
| İletken |
Elektrolitik bakır tel |
| İzolasyon |
PVC, DIN VDE 0815 izole renk kodlamasına uygun
TI51 EN 50290-2-21, YI1 DIN VDE 0207-4 |
| Ekran |
Pet bant min. %100 kapama
Kalaylı bakır tel, toprak teli
Al-Pet bant min. %100 kapama
Al-Pet bant min. %100 kapama |
| Kılıf |
PVC, RAL 3000 Kırmızı
TM51 EN 50290-2-22, YM1 DIN VDE 0207-5 |
Teknik Özellikler
| Sıcaklık aralığı |
-30 °C… +70 °C |
| Bükülme yarıçapı min. |
10 x D |
| Çevrim direnci |
Ø 0,60mm max. 130 Ω/km
Ø 0,80mm max. 73,2 Ω/km
Ø 1,0 mm max. 44,4 Ω/km
1,0 mm2 max. 36,2 Ω/km
1,5 mm2 max. 24,2 Ω/km
2,5 mm2 max. 14,8 Ω/km |
| İzolasyon direnci min. |
100MΩx km |
| Kapasitans max. |
100nF/km |
| Kapasite dengesizliği max. |
300pF/100 m |
| Test gerilimi |
800 Vac damar/damar
800 Vac damar/ekran |
| Çalışma gerilimi max. |
300 V |
| Standartlar |
TSE K 173, DIN VDE 0815 |
| Yangın performansı |
Düşey alevyayılma EN 60332-1-2 |
| AB uygunluk beyanı |
LVD Alçak Gerilim Yönetmeliği 2014/35/AB
RoHS Bazı Tehlikeli Maddelerin
Kullanımının Kısıtlanması 2011/65/AB |
| Çap |
5,3 mm |
| Bakır ağırlığı |
11 kg/km |
| Kablo ağırlığı |
34 kg/km |
